Was ist ein Gantt-Diagramm? Abhängigkeiten, kritischer Pfad und Geschichte

Gantt-Diagramme: Abhängigkeiten, kritischer Pfad und ihre Erstellung

Eine Zeitleiste zeigt, wann Ereignisse stattfinden. Ein Gantt-Diagramm zeigt, wie sie sich gegenseitig beeinflussen – durch verknüpfte Aufgabenabhängigkeiten, einen berechneten kritischen Pfad und eine Live-Fortschrittsverfolgung. Dieser Leitfaden behandelt alle drei Themen im Detail.

Was ist ein Gantt-Diagramm?

Ein Gantt-Diagramm ist eine Art Balkendiagramm, das im Projektmanagement zur Darstellung eines Projektzeitplans verwendet wird. Die Aufgaben befinden sich auf der vertikalen Achse, die Zeit verläuft entlang der horizontalen Achse. Die Position und Breite jedes horizontalen Balkens spiegeln das Startdatum, die Dauer und das Enddatum der jeweiligen Aktivität wider.Dank dieser Darstellung können Sie mit einem Gantt-Diagramm auf einen Blick erkennen:

Alle Aktivitäten, die die Projektstrukturplanung (Work Breakdown Structure, WBS) eines Projekts bilden;

- Wann jede Aufgabe beginnt und endet und wie lange sie geplant ist;

- Wo und in welchem Umfang sich Aufgaben überschneiden;

- Wie Aufgaben miteinander verknüpft sind – ihre Abhängigkeiten;

- Den kritischen Pfad des gesamten Projekts.

Die letzten beiden Punkte unterscheiden ein Gantt-Diagramm von einer gewöhnlichen Zeitleiste. Eine Zeitleiste kann zeigen, wann etwas passiert; ein Gantt-Diagramm zeigt, wie sich die einzelnen Elemente gegenseitig beeinflussen.

Geschichte des Gantt-Diagramms

Obwohl Gantt-Diagramme heute im Projektmanagement allgegenwärtig sind, waren sie bei ihrer Einführung revolutionär. Das Diagramm wird allgemein dem amerikanischen Ingenieur und Unternehmensberater Henry Gantt zugeschrieben, der es zwischen 1910 und 1915 in den westlichen Ländern populär machte. Tatsächlich verfeinerte er jedoch eine frühere Version – das Harmonogramm –, das bereits 1896 vom polnischen Ingenieur Karol Adamiecki entwickelt worden war.Die ersten Gantt-Diagramme wurden von Hand gezeichnet und zeigten keine gegenseitigen Abhängigkeiten.

Daher mussten sie jedes Mal vollständig neu erstellt werden, wenn sich ein Zeitplan änderte. Da Veränderungen bei den meisten Projekten zum Alltag gehören, hatten diese frühen Diagramme nur eine begrenzte Nutzungsdauer. Mit dem Aufkommen von Computern und Projektmanagement-Software in den 1980er-Jahren wurden Gantt-Diagramme wesentlich einfacher zu erstellen, zu aktualisieren und auszudrucken.

Ende der 1990er-Jahre wurden Gantt-Diagramme mit der Verbreitung des Internets und vernetzter Zusammenarbeit zu einem Bestandteil webbasierter Groupware und zu einem der am häufigsten verwendeten Werkzeuge für die Projektplanung. Moderne Gantt-Diagramme zeigen heute weit mehr als nur Balken und Daten – Abhängigkeiten, die für jede Aufgabe eingesetzten Ressourcen, die Verantwortlichen für einzelne Aufgaben sowie den aktuellen Fortschritt anhand von Fortschrittsbalken und einer vertikalen „Heute“-Linie. Der weitere Verlauf dieses Leitfadens erläutert jede dieser modernen Funktionen im Detail.

Die Bestandteile eines Gantt-Diagramms: So funktioniert es

Ein Gantt-Diagramm basiert auf zwei Achsen. Auf der vertikalen Achse werden alle zu erledigenden Aktivitäten (Aufgaben) und Ereignisse (Meilensteine) aufgeführt. Die horizontale Achse stellt die Zeitskala des Projekts dar. Jede Aufgabe wird als Aufgabenbalken dargestellt, dessen linke Kante das Startdatum, dessen Länge die Dauer und dessen rechte Kante das Enddatum kennzeichnet.Auf diesem Raster liegen die Elemente, die aus einem statischen Balkendiagramm einen funktionsfähigen Projektzeitplan machen:

• Meilensteine – Markierungen ohne Dauer für wichtige Termine (Projektstarts, Freigaben, Produkteinführungen).
• Abhängigkeitsverknüpfungen – Verbindungen, die zeigen, welche Aufgaben auf andere warten müssen (im nächsten Abschnitt erläutert).
• Fortschrittsanzeige – Eine Füllung innerhalb jedes Balkens, die den Fortschritt im Vergleich zum Plan darstellt.
• „Heute“-Linie – Eine vertikale Markierung, die sofort zeigt, welche Aufgaben im Plan liegen, voraus sind oder sich verzögern.
• Ressourcen- und Verantwortlichkeitskennzeichnungen – Zeigen, wer die Arbeit ausführt.

Aufgabenabhängigkeiten und die vier Beziehungstypen

Abhängigkeiten sind das Herzstück dessen, was ein Gantt-Diagramm zu mehr als nur einer Zeitleiste macht. Eine Abhängigkeit ist eine Regel, die zwei Aufgaben miteinander verknüpft, sodass sich eine Änderung an der einen Aufgabe automatisch auf die andere auswirkt. Jede Aufgabe – mit Ausnahme der allerersten und allerletzten – hat einen Vorgänger und einen Nachfolger. Die Beziehung zwischen ihnen kann eine von vier Formen annehmen:

1. Ende-Anfang (FS) – die häufigste Beziehung. Der Nachfolger kann erst beginnen, wenn der Vorgänger abgeschlossen ist. Beispiel: Eine Wand kann erst gestrichen werden, nachdem der Putz getrocknet ist.
2. Anfang-Anfang (SS) – der Nachfolger kann erst beginnen, wenn der Vorgänger begonnen hat. Beispiel: Qualitätskontrollen können erst starten, wenn die Produktion beginnt; anschließend laufen beide parallel.
3. Anfang-Ende (SF) – der Nachfolger kann erst abgeschlossen werden, wenn der Vorgänger begonnen hat. Beispiel: Die aktuelle Bereitschaftsschicht kann erst enden, wenn die nachfolgende Schicht beginnt.

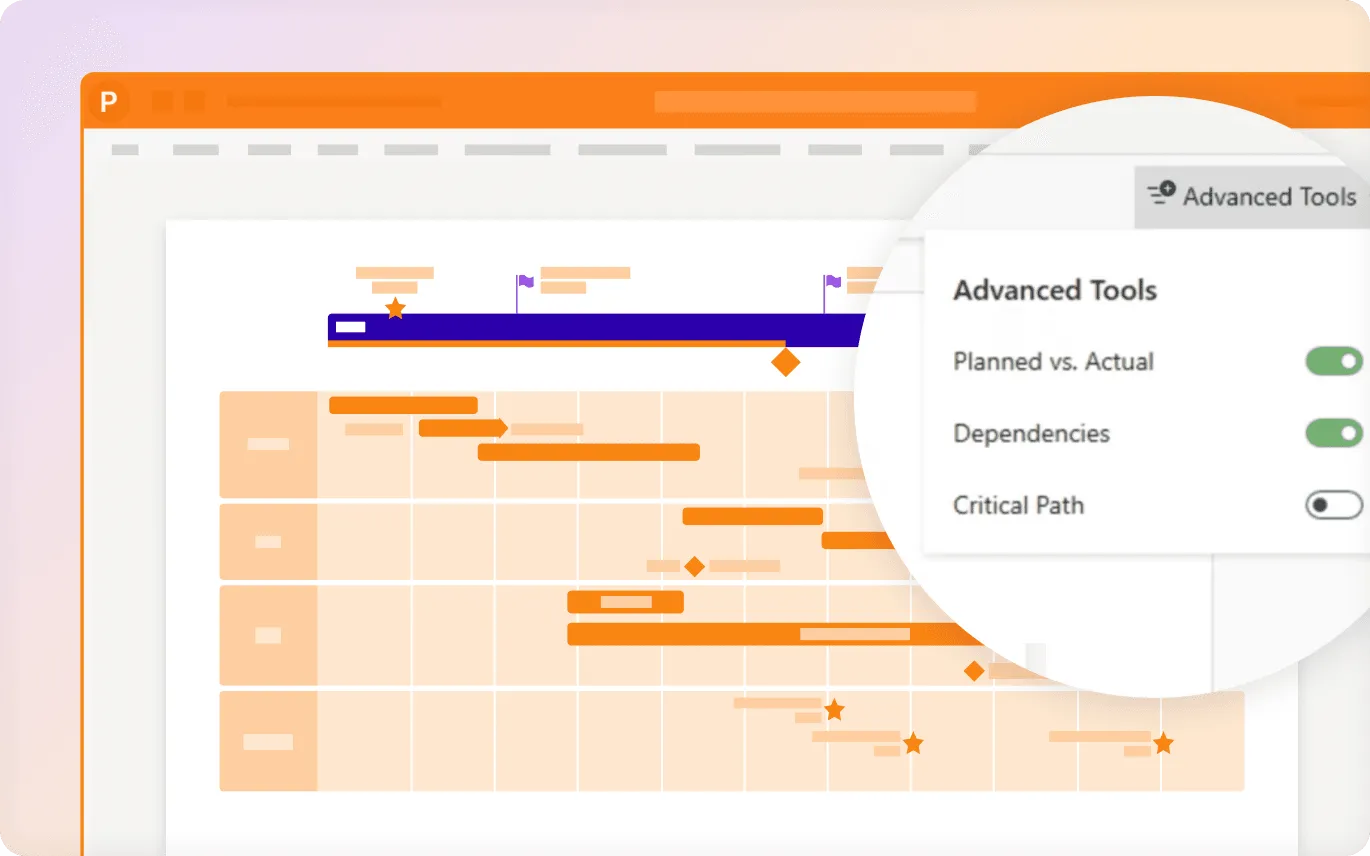

4. Ende-Ende (FF) – der Nachfolger kann erst abgeschlossen werden, wenn der Vorgänger abgeschlossen ist. Beispiel: Tests können erst freigegeben werden, wenn die Entwicklung freigegeben wurde.Die korrekte Einrichtung dieser Beziehungen ermöglicht es einem Gantt-Diagramm, sich selbst neu zu berechnen: Wird eine Aufgabe verschoben, verschieben sich alle abhängigen Aufgaben automatisch mit. Ein guter Gantt-Diagramm-Generator aktualisiert den gesamten Zeitplan automatisch, wenn Sie einen einzelnen Balken verschieben.

Der kritische Pfad

Der kritische Pfad ist die längste Kette voneinander abhängiger Aufgaben und bestimmt die kürzestmögliche Projektdauer. Jede Verzögerung einer Aufgabe auf dem kritischen Pfad verzögert das gesamte Projekt. Aufgaben außerhalb des kritischen Pfads verfügen über Pufferzeiten und können sich verschieben, ohne den Endtermin zu beeinflussen.

Die Identifizierung des kritischen Pfads zeigt Projektmanagern genau, worauf sie ihre Aufmerksamkeit richten müssen: welche Aufgaben sich nicht verzögern dürfen, wo zusätzliche Ressourcen erforderlich sind, wenn Fristen enger werden, und welche Verzögerungen ohne Auswirkungen aufgefangen werden können.

Da der kritische Pfad vollständig davon abhängt, wie Aufgaben miteinander verknüpft sind, wird er erst sichtbar, nachdem die Abhängigkeiten definiert wurden. Deshalb ist er ein spezifisches Merkmal von Gantt-Diagrammen und nicht von Zeitleisten im Allgemeinen.Erfahren Sie mehr in unserem ausführlichen Leitfaden zur Methode des kritischen Pfads.

Ressourcenplanung und Aufgabenverantwortung

Moderne Gantt-Diagramme beantworten nicht nur die Frage nach dem Wann – sondern auch nach dem Wer und Womit. Zwei Funktionen machen dies möglich:

• Ressourcenschätzung – Bevor Zeitdauern zuverlässig geplant werden können, müssen für jede Aufgabe die benötigten Ressourcen bestimmt werden: Personal, Materialien und Ausrüstung. Die Ressourcenplanung verwandelt eine Wunschliste von Terminen in einen Zeitplan, der tatsächlich umsetzbar und personell besetzbar ist.
• Aufgabenverantwortung – Die Zuweisung einer verantwortlichen Person zu jedem Balken macht die Verantwortlichkeit direkt im Diagramm sichtbar. Jeder, der das Gantt-Diagramm betrachtet, erkennt sofort, wer für welche Aufgabe zuständig ist und wo einzelne Personen durch parallele Aufgaben überlastet sind.Zusammen sind Abhängigkeiten, der kritische Pfad und die Ressourcenplanung die drei Merkmale, die ein Gantt-Diagramm bietet und die eine einfache Zeitleiste nicht leisten kann.

So erstellen Sie ein Gantt-Diagramm

Bevor Sie das Diagramm selbst erstellen, legen vier Vorbereitungsschritte die Grundlage für den Zeitplan:

1. Aktivitäten erstellen – Zerlegen Sie das gesamte Arbeitspaket in einzelne Aufgaben.
2. Aktivitäten sequenzieren – Ordnen Sie die Aufgaben in die richtige Reihenfolge ein und definieren Sie die Beziehung zwischen jedem Aufgabenpaar (die vier oben beschriebenen Abhängigkeitstypen).
3. Ressourcen schätzen – Ermitteln Sie das Personal, die Materialien und die Ausrüstung, die jede Aufgabe benötigt.
4. Dauern schätzen – Sobald Reihenfolge und Ressourcen festgelegt sind, schätzen Sie die Zeit zwischen Beginn und Ende jeder Aufgabe.

Sobald Ihr Zeitplan bereit ist, können Sie das Diagramm mithilfe einer Gantt-Diagramm-Vorlage, in gängigen Office-Anwendungen oder mit einem speziellen Gantt-Diagramm-Generator erstellen, der die Erstellung und Aktualisierung automatisiert.Eine Schritt-für-Schritt-Anleitung für verschiedene Tools (Excel, PowerPoint, Project, Google Sheets und mehr) finden Sie in unserem Leitfaden zur Erstellung von Gantt-Diagrammen. Wenn Sie Gantt-Diagramme zunächst mit anderen Zeitleistenformaten vergleichen möchten, beginnen Sie mit unserem umfassenderen Leitfaden zum Erstellen einer Zeitleiste.

So sieht ein Gantt-Diagramm-Beispiel aus

Ein nützliches Gantt-Diagramm-Beispiel zeigt mehr als nur Aufgaben auf einem Kalender. Achten Sie auf die Elemente, die daraus einen funktionierenden Projektzeitplan und nicht nur eine statische Zeitleiste machen:

• Eine Aufgabenliste mit zwischen den Balken dargestellten Abhängigkeitsverknüpfungen;-
• Einen hervorgehobenen kritischen Pfad, der sich durch das Diagramm zieht;-
• Fortschrittsanzeigen innerhalb jedes Balkens;- Eine vertikale „Heute“-Linie, die den Status auf einen Blick zeigt;-
• Verantwortliche Personen, die an oder neben jedem Balken angegeben sind.

Sehen Sie sich eine Vielzahl solcher Beispiele in unserer Galerie mit Gantt-Diagramm-Beispielen und Vorlagen an.

Gantt-Diagramm-Vorlagen

Vorlagen sind der schnellste Weg, um loszulegen. Einen allgemeinen Überblick über den Einsatz von Vorlagen und darüber, wie sie Einrichtungszeit sparen, finden Sie in unserer Übersicht zu Zeitleisten-Vorlagen. Wenn Sie direkt bearbeitbare Gantt-Diagramme suchen, entdecken Sie unsere kostenlose Sammlung von Gantt-Diagramm-Vorlagen, verfügbar für PowerPoint und Excel: herunterladen, Aufgaben und Termine einfügen – und schon haben Sie ein präsentationsreifes Gantt-Diagramm.

Gantt-Diagramm-Software

Wie Zeitleisten-Software im Allgemeinen funktioniert – Desktop- oder Online-Lösung, unverzichtbare Funktionen und Auswahlkriterien – erfahren Sie im Abschnitt Zeitleisten-Software auf unserer Hub-Seite. Was Gantt-Software von einem allgemeinen Zeitleisten-Generator unterscheidet, ist die Planungs-Engine: Sie verknüpft Aufgabenabhängigkeiten, berechnet den kritischen Pfad und verfolgt den tatsächlichen Fortschritt im Vergleich zum Plan – und zeigt nicht nur Balken auf einer Datumsachse an.

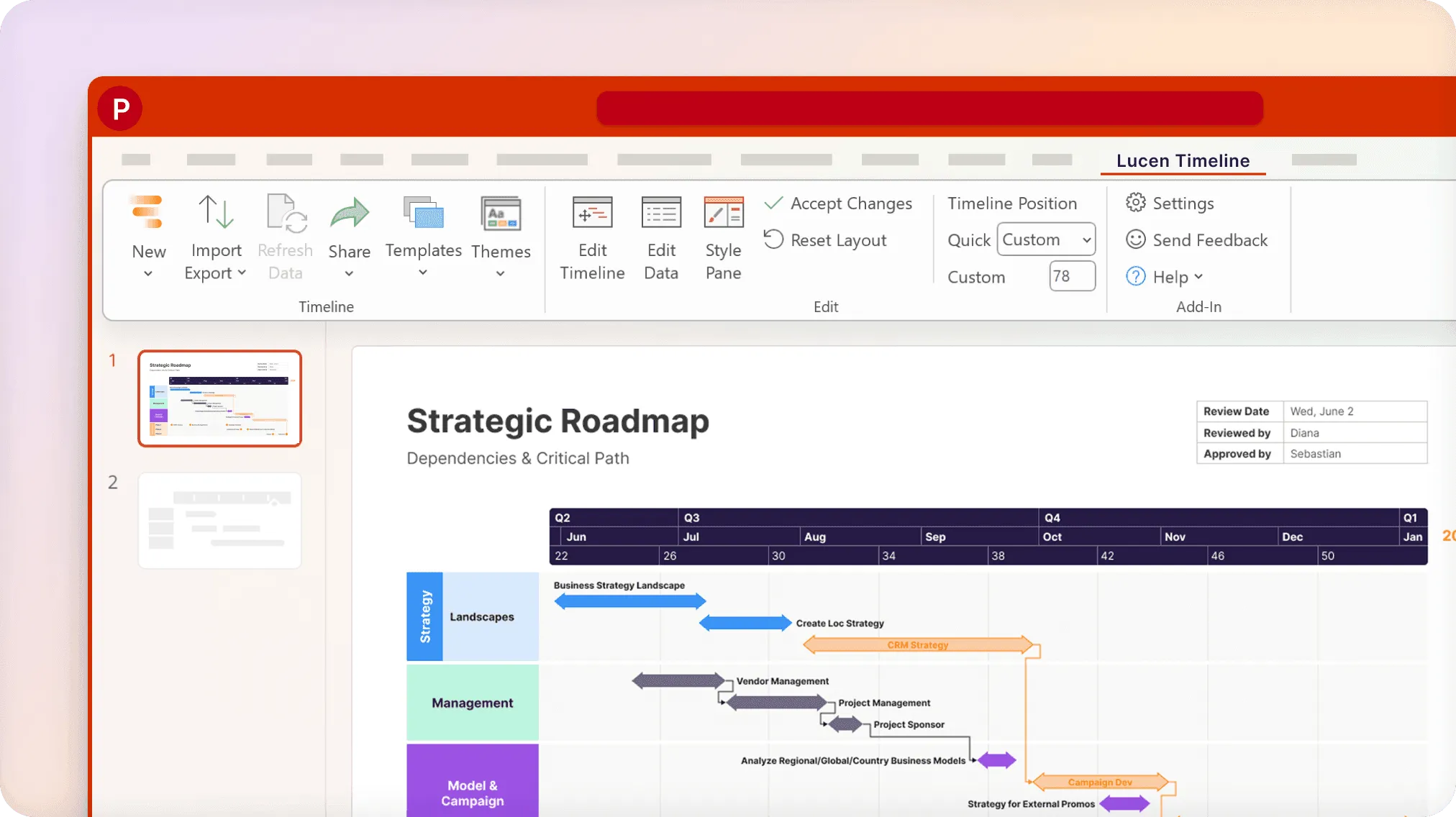

Lucen Timeline bietet diese Funktionen direkt in PowerPoint, sowohl als Desktop- als auch als Online-Lösung. Importieren Sie Ihre Daten, verschieben Sie Aufgaben per Drag-and-Drop und lassen Sie Abhängigkeiten automatisch neu berechnen. Die 14-tägige Testversion der leistungsstärksten Edition schaltet die Funktion Geplant vs. Tatsächlich frei, damit Sie Abweichungen vom ursprünglichen Plan visualisieren können.
