Gantt-diagrammen: afhankelijkheden, kritiek pad en hoe je er een maakt

Een tijdlijn laat zien wanneer dingen gebeuren. Een Gantt-diagram laat zien hoe ze elkaar beïnvloeden via gekoppelde taakafhankelijkheden, een berekend kritiek pad en realtime voortgangsregistratie. Deze gids gaat uitgebreid in op alle drie.

Wat is een Gantt-diagram?

Een Gantt-diagram is een type staafdiagram dat in projectmanagement wordt gebruikt om een projectplanning weer te geven. Taken staan op de verticale as en tijd loopt langs de horizontale as. De positie en breedte van elke horizontale balk geven de startdatum, duur en einddatum van die activiteit weer.Dankzij deze opzet kun je met een Gantt-diagram in één oogopslag zien:

• Alle activiteiten die deel uitmaken van de Work Breakdown Structure (WBS) van een project;
• Wanneer elke taak begint en eindigt en hoe lang deze gepland staat;- Waar en in welke mate taken elkaar overlappen;
• Hoe taken met elkaar verbonden zijn — hun afhankelijkheden;- Het kritieke pad van het volledige project.

De laatste twee punten onderscheiden een Gantt-diagram van een gewone tijdlijn. Een tijdlijn kan laten zien wanneer dingen gebeuren; een Gantt-diagram laat zien hoe ze elkaar beïnvloeden.

Geschiedenis van het Gantt-diagram

Hoewel Gantt-diagrammen tegenwoordig overal in projectplanning worden gebruikt, waren ze revolutionair toen ze werden geïntroduceerd. Het diagram wordt doorgaans toegeschreven aan de Amerikaanse ingenieur en managementconsultant Henry Gantt, die het tussen 1910 en 1915 populair maakte in westerse landen. Wat hij in werkelijkheid deed, was een eerdere versie verfijnen: het harmonogram, ontwikkeld door de Poolse ingenieur Karol Adamiecki in 1896.

De eerste Gantt-diagrammen werden met de hand getekend en toonden geen onderlinge afhankelijkheden. Daardoor moesten ze volledig opnieuw worden getekend telkens wanneer een planning veranderde. Omdat veranderingen een constante factor zijn in de meeste projecten, hadden deze vroege diagrammen slechts een beperkte levensduur. Met de komst van computers en projectmanagementsoftware in de jaren tachtig werd het veel eenvoudiger om Gantt-diagrammen te maken, bij te werken en af te drukken.Tegen het einde van de jaren negentig werden Gantt-diagrammen, dankzij internet en online samenwerking, een vast onderdeel van webgebaseerde samenwerkingssoftware en een van de meest gebruikte hulpmiddelen voor projectplanning.

Moderne Gantt-diagrammen tonen tegenwoordig veel meer dan alleen balken en datums: afhankelijkheden, de middelen die voor elke taak worden ingezet, wie verantwoordelijk is voor elke taak en de actuele voortgang via voortgangspercentages en een verticale ‘vandaag’-lijn. De rest van deze gids behandelt elk van deze moderne mogelijkheden afzonderlijk.

De opbouw van een Gantt-diagram: hoe het werkt

Een Gantt-diagram is opgebouwd rond twee assen. Op de verticale as staan alle activiteiten (taken) en gebeurtenissen (mijlpalen) die moeten worden uitgevoerd. De horizontale as vertegenwoordigt de tijdschaal van het project. Elke taak wordt weergegeven als een taakbalk waarvan de linkerrand de startdatum aangeeft, de lengte de duur weergeeft en de rechterrand de einddatum markeert.Boven op dit raster liggen de elementen die van een statisch staafdiagram een werkbare planning maken:

• Mijlpalen — markeringen zonder duur voor belangrijke datums (projectstarts, goedkeuringen, lanceringen).
• Afhankelijkheidskoppelingen — verbindingen die laten zien welke taken op andere taken moeten wachten (hierna behandeld).
• Voortgangsindicatie — een vulling binnen elke balk die de voortgang ten opzichte van de planning weergeeft.
• ‘Vandaag’-lijn — een verticale markering die direct laat zien wat op schema ligt, voorloopt of achterloopt.
• Resource- en eigenaarslabels — geven aan wie het werk uitvoert.

Taakafhankelijkheden en de vier relatietypen

Afhankelijkheden vormen de kern van wat een Gantt-diagram meer maakt dan een gewone tijdlijn. Een afhankelijkheid is een regel die twee taken met elkaar verbindt, zodat een wijziging in de ene taak automatisch gevolgen heeft voor de andere. Elke taak, behalve de allereerste en allerlaatste, heeft een voorganger en een opvolger, en de relatie tussen beide neemt een van de volgende vier vormen aan:

• Einde-naar-start (FS) — de meest voorkomende relatie. De opvolgende taak kan niet beginnen voordat de voorgaande taak is afgerond. Voorbeeld: je kunt een muur pas schilderen nadat het pleisterwerk is opgedroogd.
• Start-naar-start (SS) — de opvolgende taak kan niet beginnen voordat de voorgaande taak is gestart. Voorbeeld: kwaliteitscontroles kunnen pas beginnen zodra de productie start, waarna beide activiteiten parallel verlopen.
• Start-naar-einde (SF) — de opvolgende taak kan niet worden afgerond voordat de voorgaande taak is gestart. Voorbeeld: een aflopende consignatiedienst kan niet eindigen voordat de nieuwe dienst begint.
• Einde-naar-einde (FF) — de opvolgende taak kan niet worden afgerond voordat de voorgaande taak is afgerond. Voorbeeld: testen kunnen pas worden goedgekeurd nadat de ontwikkeling is goedgekeurd.

Door deze relaties correct in te stellen kan een Gantt-diagram zichzelf opnieuw berekenen: verplaats één taak en alle afhankelijke taken verschuiven automatisch mee. Een goede Gantt-diagrammaker werkt de volledige planning automatisch bij wanneer je één enkele balk versleept.

Het kritieke pad

Het kritieke pad is de langste keten van onderling afhankelijke taken die de kortst mogelijke projectduur bepaalt. Elke vertraging van een taak op het kritieke pad vertraagt het volledige project; taken buiten het kritieke pad hebben speling en kunnen vertraging oplopen zonder de einddatum te verschuiven.

Het identificeren van het kritieke pad laat een projectmanager precies zien waarop de focus moet liggen: welke taken geen vertraging mogen oplopen, waar extra resources moeten worden toegevoegd als de deadline krapper wordt en welke vertragingen zonder gevolgen kunnen worden opgevangen. Omdat het kritieke pad volledig afhankelijk is van de manier waarop taken met elkaar verbonden zijn, ontstaat het pas wanneer afhankelijkheden in kaart zijn gebracht.

Daarom hoort het specifiek bij Gantt-diagrammen en niet bij tijdlijnen in het algemeen.Lees meer in onze uitgebreide gids over de kritiekepadmethode.

Moderne Gantt-diagrammen beantwoorden niet alleen de vraag wanneer iets gebeurt, maar ook wie het doet en met welke middelen. Twee mogelijkheden maken dit mogelijk:

• Resourceschatting — voordat taakduren betrouwbaar kunnen worden gepland, moeten voor elke taak de benodigde resources worden vastgesteld: personeel, materialen en apparatuur. Resourceplanning verandert een wensenlijst met datums in een planning waarvoor daadwerkelijk capaciteit kan worden ingezet.
• Taakverantwoordelijkheid — door aan elke balk een eigenaar toe te wijzen, wordt verantwoordelijkheid direct zichtbaar in het diagram.

Iedereen die het Gantt-diagram bekijkt, ziet onmiddellijk wie waarvoor verantwoordelijk is en waar één persoon overbelast raakt door parallelle taken.Samen vormen afhankelijkheden, het kritieke pad en resourceplanning de drie elementen die een Gantt-diagram biedt en een gewone tijdlijn niet.

Hoe maak je een Gantt-diagram

Voordat je het diagram zelf maakt, zijn er vier voorbereidende stappen nodig om de planning op te zetten:

• Activiteiten definiëren — verdeel het volledige werkpakket in afzonderlijke taken.
• Activiteiten sequencen — plaats taken in de juiste volgorde en bepaal de relatie tussen elk takenpaar (de vier hierboven beschreven afhankelijkheidstypen).
• Resources inschatten — bepaal welke personele middelen, materialen en apparatuur elke taak nodig heeft.
• Duren inschatten — zodra de volgorde en resources zijn vastgesteld, schat je de tijd tussen de start en het einde van elke taak.

Zodra je planning gereed is, kun je het diagram maken met een Gantt-diagramsjabloon, in standaard kantoorsoftware of met een speciale Gantt-diagrammaker die het maken en bijwerken automatiseert.Voor stapsgewijze instructies per tool (Excel, PowerPoint, Project, Google Sheets en meer) kun je terecht in onze handleiding voor het maken van Gantt-diagrammen. Wil je eerst Gantt-diagrammen vergelijken met andere tijdlijnformaten, begin dan met onze uitgebreidere gids voor het maken van een tijdlijn.

Hoe een voorbeeld van een Gantt-diagram eruitziet

Een goed voorbeeld van een Gantt-diagram laat meer zien dan alleen taken op een kalender. Let op de elementen die er een werkbare planning van maken in plaats van een statische tijdlijn:

• Een takenlijst met afhankelijkheidskoppelingen tussen de balken;
• Een gemarkeerd kritisch pad dat door het diagram loopt;
• Voortgangsindicaties binnen elke balk;
• Een verticale ‘vandaag’-lijn die de status in één oogopslag toont;
• Taakeigenaren die op of naast elke balk worden weergegeven.

Bekijk verschillende voorbeelden in onze gids voor het maken van een tijdlijn.

Gantt-diagramsjablonen

Sjablonen zijn de snelste manier om aan de slag te gaan. Voor een algemeen overzicht van het gebruik van sjablonen en hoe ze tijd besparen bij het opzetten van een planning, bekijk onze overzichtspagina met tijdlijnsjablonen. Ben je specifiek op zoek naar direct bewerkbare Gantt-diagrammen, blader dan door onze gratis collectie met Gantt-diagramsjablonen , beschikbaar voor PowerPoint en Excel: downloaden, je taken en datums invoeren, en je hebt direct een presentatieklaar Gantt-diagram.

Gantt-diagramsoftware

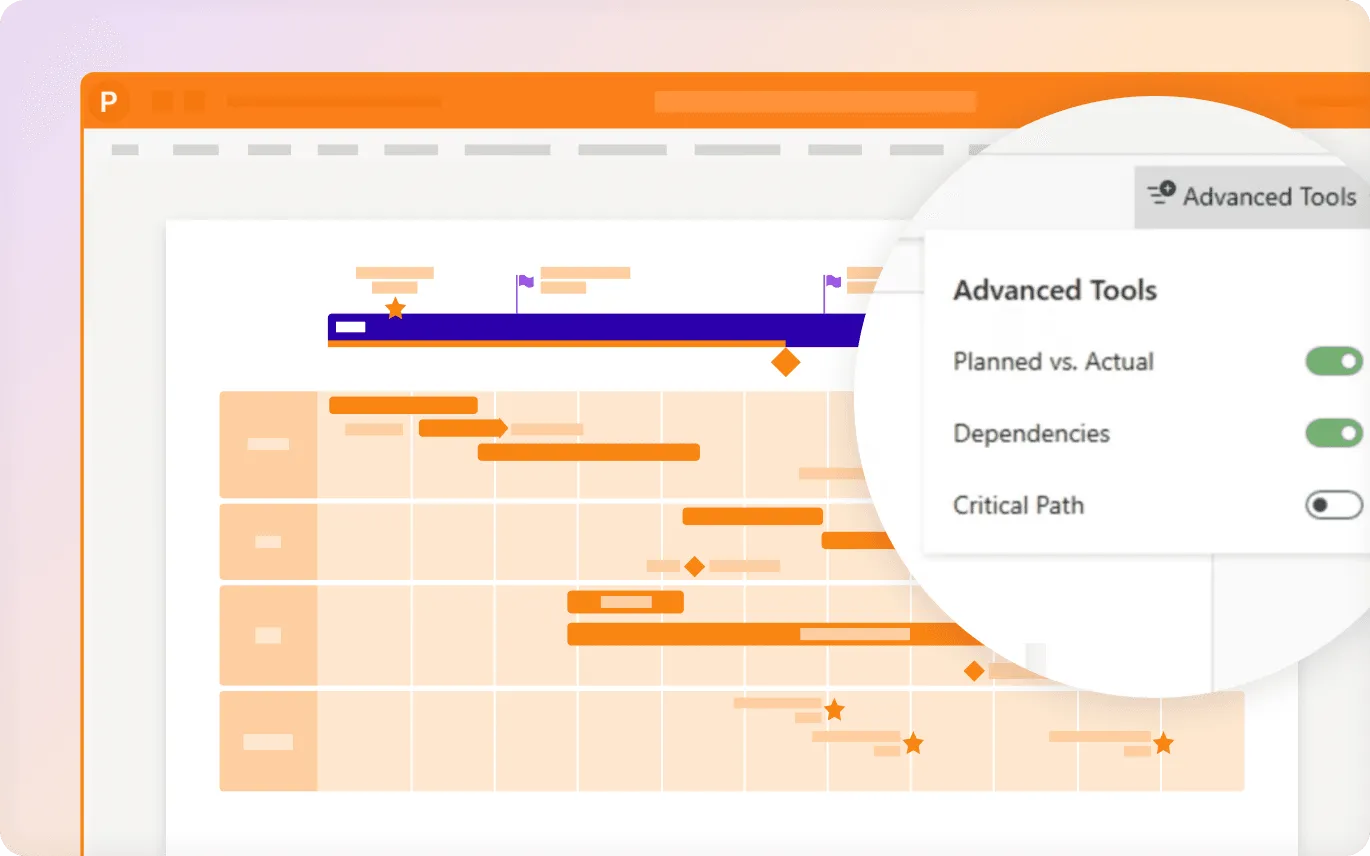

Voor algemene informatie over hoe tijdlijnsoftware werkt — desktop versus online, onmisbare functies en hoe je de juiste oplossing kiest — bekijk de sectie tijdlijnsoftware op onze hubpagina. Wat Gantt-software onderscheidt van een algemene tijdlijnmaker is de planningsengine: deze koppelt taakafhankelijkheden, berekent het kritieke pad en volgt de geplande voortgang ten opzichte van de werkelijke voortgang — niet alleen de plaatsing van balken op een datumas.Lucen Timeline biedt dit rechtstreeks in PowerPoint, zowel als desktop- als online-oplossing. Importeer je gegevens, versleep taken om opnieuw te plannen en laat afhankelijkheden automatisch herberekenen. De proefperiode van 14 dagen van de meest geavanceerde editie ontgrendelt Gepland versus Werkelijk-tracking, zodat je afwijkingen van het oorspronkelijke plan kunt visualiseren.
